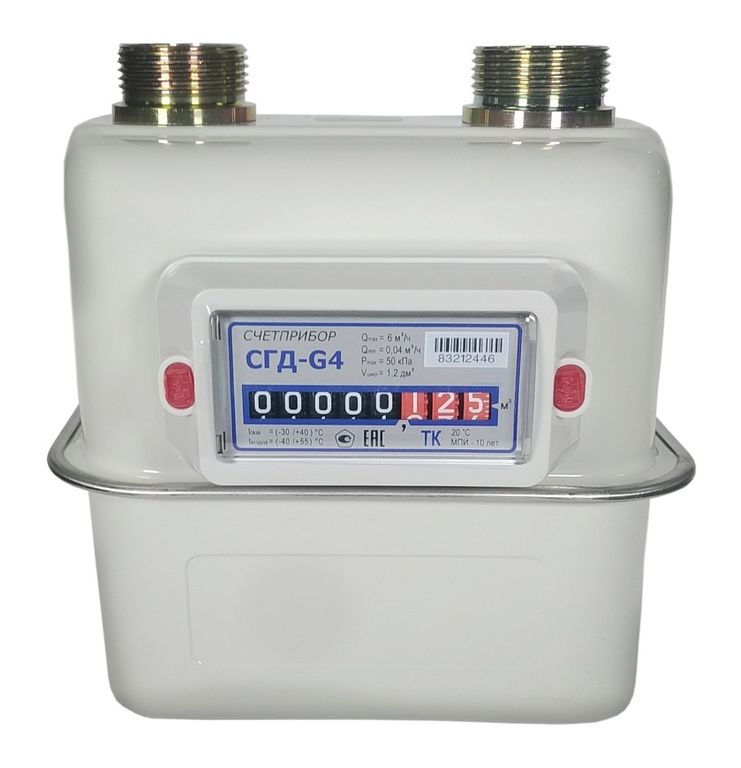

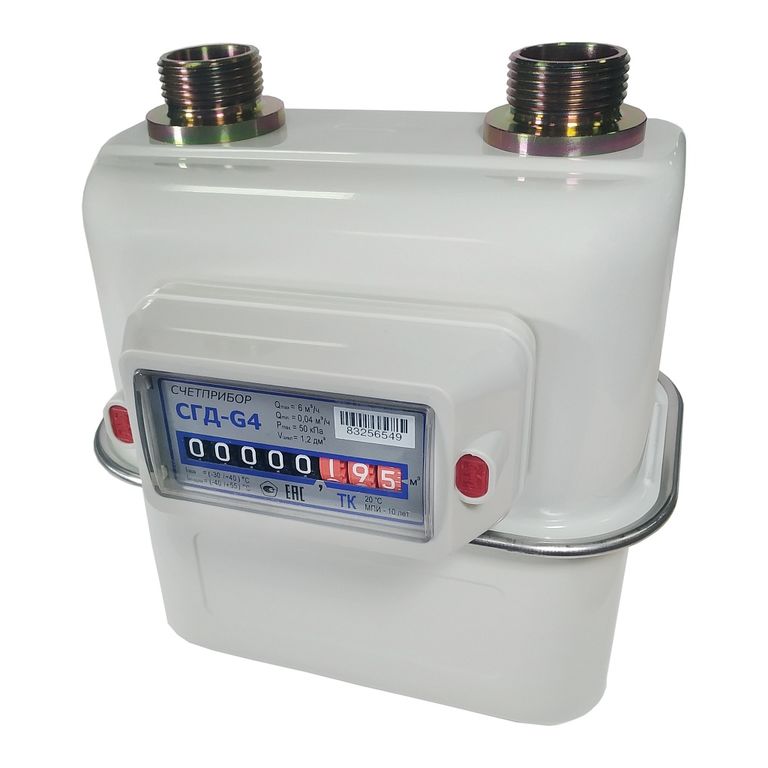

Счётчик газа СГД-G4 правый (Орел, 2025)

Name: Счётчик газа СГД-G4 правый (Орел, 2025)
SKU: УТ-00022267
Price: 3800.0 RUB
Availability: InStock

Количество

Добавить в сравнение

Выбрать

Описание

Отзывы

Описание

Уличный мембранный газовый счетчик СГД-4ТК с механической термокоррекцией производства ЗАО Счетприбор (г. Орёл) является диафрагменным счетчиком и предназначен для измерений объема природного газа по ГОСТ 5542-2014 или паров сжиженного газа по ГОСТ 20448-90, а также других не агрессивных газов. Наличие в диафрагреммном счетчике устройства автоматической температурной компенсации или термокорректора позволяет устанавливать прибор учета газа снаружи помещений. В механическом термокорректоре (ТК) счетчика используется биметаллическая U-образная пружина, поводком связанная с измерительным механизмом. В зависимости от изменения температуры газа пружина либо сжимается, либо разжимается. При этом перемещается поводок, соответственно изменяя объем измерительных камер. Таким образом происходит в автоматическом режиме корректировка показаний счетчика в стандартные. Следовательно вы платите за газ. топливо меньше, чем это было бы без корректировки по температуре.

Счетчик СГД-4 ТК Орел имеет правое исполнение с резьбой 1 1/4" и является полным аналогом таких знаменитых приборов учета газа как NPM-G4Т и ВК-G4-Т. По потоку газа данная модель является правосторонней (подача газа справа-налево). Патрубки входа и выхода газа находятся сверху счетчика на расстоянии 110 мм если считать от их центров.

Счетчик газа СГД -G4 Орел состоит из газонепроницаемого корпуса, в который помещен измерительный механизм, и отсчетного устройства (ОУ). Измерительный механизм состоит из камер со встроенными подвижными газонепроницаемыми перегородками (диафрагмами), изготовленными из специальной резино-полистироловой ткани.

Принцип работы счетчика основан на преобразовании перепада давления газа, проходящего через счетчик, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передаѐтся на отсчетное устройство.

Для предотвращения несанкционированного доступа к измерительному механизму и индикаторному устройству счетчик подлежит пломбированию. Места расположения пломб и наклеек с оттиском клейм организаций, выполнивших поверку и установку счетчика, предусматриваются в соответствии с паспортом счетчика. Межповерочный интервал составляет 10 лет. Гарантийный срок эксплуатации счетчика газа - 36 месяцев.

Технические параметры счетчика газа СГД-G4:

Наименование характеристики	Значение для модификации счетчика
	СГД-G1,6	СГД-G2,5	СГД-G4	СГД-G6
Циклический объем, дм³, не менее	0,7	1,2	1,2	2
Номинальный объемный расход Q_ном, м³/ч	1,6	2,5	4	6
Максимальный объемный расход Q_max, м³/ч	2,5	4	6	10
Минимальный объемный расход Q_min, м³/ч	0,016	0,025	0,040	0,060
Порог чувствительности Q₀, м³/ч, не более	0,002Q_ном
Пределы допускаемой основной относительной погрешности счетчика при температуре (20±5) °С, %, в диапазоне объемных расходов: Q_min ≤ Q < 0,1Q_ном 0,1Q_ном ≤ Q ≤ Q_max	±3,0 ±1,5
Пределы допускаемой дополнительной относительной погрешности счетчика от изменения температуры измеряемого газа вне диапазона (20±5) °С, % на каждые 10 °С отклонения от границы диапазона, не более - для счетчиков с температурной компенсацией; - для счетчиков без температурной компенсации	0,4 4,5
Наибольшее избыточное рабочее давление газа, кПа	50
Потеря давления газа при Q_max, Па, не более* * - для счетчиков с встроенным запорным клапаном, Па, не более	200			250
	600
Габаритные размеры (Д х Ш х В), мм, не более	203 х 167 х 223			223х181х248
Масса, кг, не более	2			2,3
Условия эксплуатации: - температура окружающей среды, ºС - температура потока газа, ºС	от -40 до +55 от -30 до +40
Средний срок службы, лет, не менее:	20
Средняя наработка на отказ, ч, не менее	110000
**только для счетчиков с электронным отсчетным устройством и/или электронным устройством автоматической температурной компенсации
