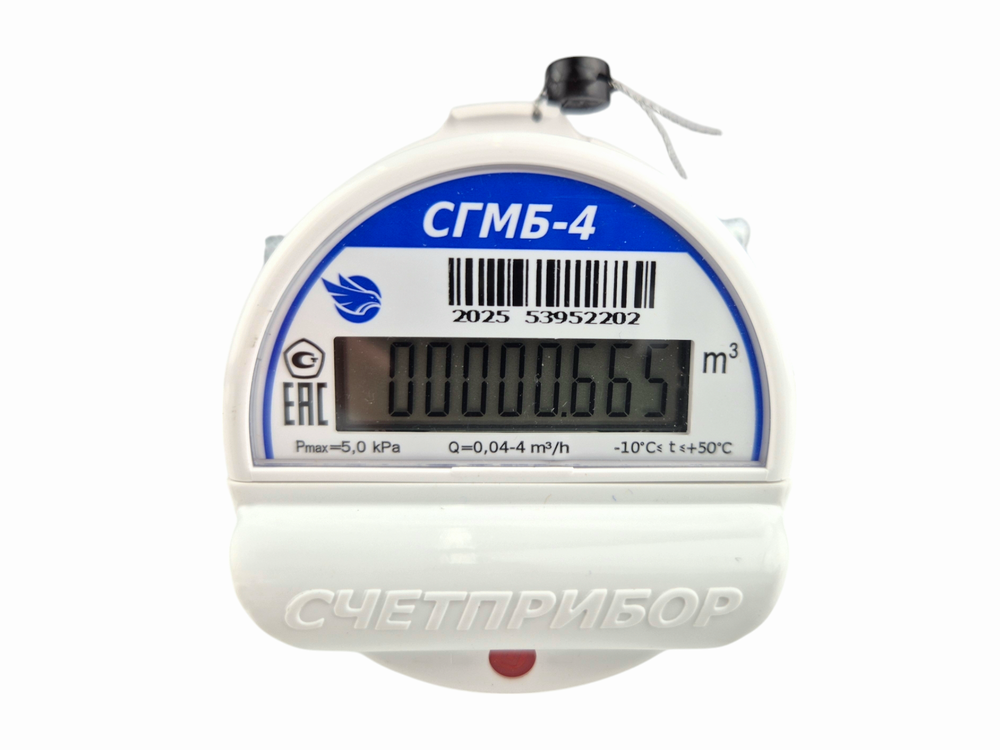

Счетчики газа малогабаритные бытовые СГМД (далее — счетчик) предназначены для измерений объема газа, проходящего через счетчик (природного газа по ГОСТ 5542, паров сжиженного газа по ГОСТ 20448 и других газов, не агрессивных к материалам счетчика),применяемого в бытовых и производственных целях.
Счетчик состоит из: струйного автогенератора, заключенного в герметичный корпус с присоединительными патрубками; электронного блока; крышки корпуса с пломбировочным кольцом; основной щелочной батареи для электропитания и дополнительной резервной батареи, установленной на плате электронного блока, обеспечивающей бесперебойную работу счетчика в период замены основной.
Замена батареи электропитания может производиться как самостоятельно собственником счетчика, так и с привлечением газовых или сервисных служб. Рекомендуется устанавливать батареи щелочного типа, размера АА, напряжением 1,5 В. В период, когда в счетчике разрядилась или не установлена основная батарея, его питание происходит от резервной батареи. Работа счетчика не нарушается.
|
Наименование параметра |
Значение параметра |
|---|---|
|
Минимальный расход Qmin, м3/ч |
0,04 |
|
Максимальный расход Qmax, м3/ч |
4,0 |
|
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов, % |
|
|
Qmin ≤ Q < 0,2×Qmax |
± 2,5 |
|
0,2×Qmax ≤ Q ≤ Qmax |
± 1,5 |
|
Цена деления младшего разряда индикаторного устройства: |
|
|
в рабочем режиме работы, м3 |
0,001 |
|
в режиме поверки, м3 |
0,00001 |
|
Вес одного импульса, м3 |
0,01 |
|
Рабочее избыточное давление газа, кПа, не более |
5 |
|
Потеря давления газа при Qmax, кПа, не более |
0,6 |
|
Температура измеряемого газа, °С |
от минус 30 до плюс 50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры встроенным датчиком температуры в рабочем диапазоне температур измеряемого газа, °С |
±0,5 |
|
Условия эксплуатации: |
|
|
температура окружающего воздуха, °С |
от минус 10 до плюс 50 |
|
относительная влажность, %, не более |
80 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
|
Емкость индикаторного устройства, м3 |
99999,999 |
|
Номинальное напряжение электропитания от литиевой батареи, В |
3,6 |
|
Срок службы литиевой батареи, лет, не менее |
12 |
|
Габаритные размеры, мм, не более длина ширина высота |
120 81 102 |
|
Присоединительная резьба по ГОСТ 6357-81, дюйм |
3/4 |
|
Масса, кг, не более |
0,8 |
|
Диаметр условного прохода, мм |
20 |
|
Степень защиты по ГОСТ 14254-96 |
IP 50 |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
110000 |
